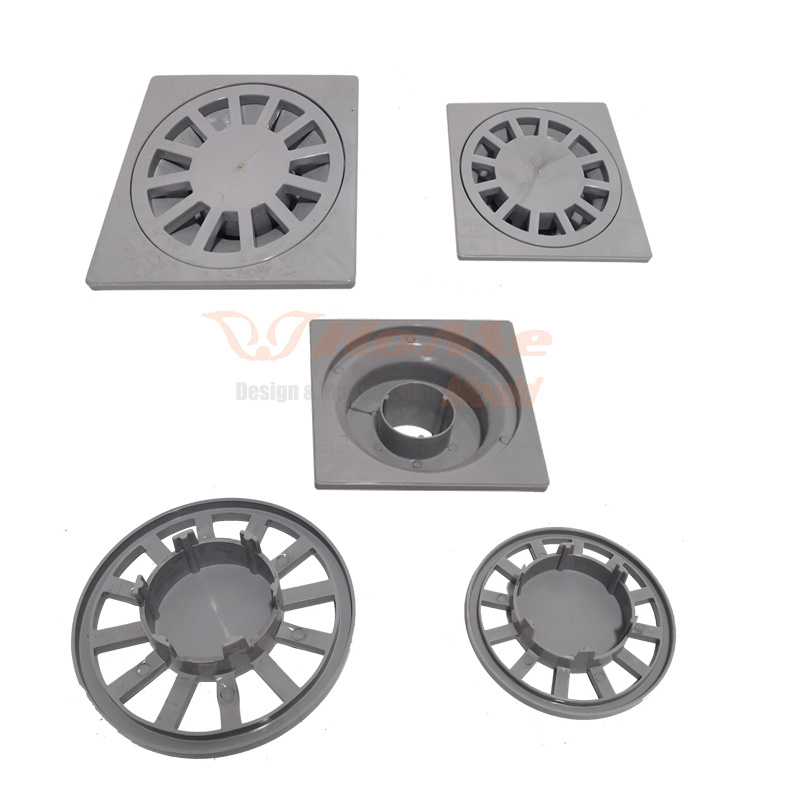

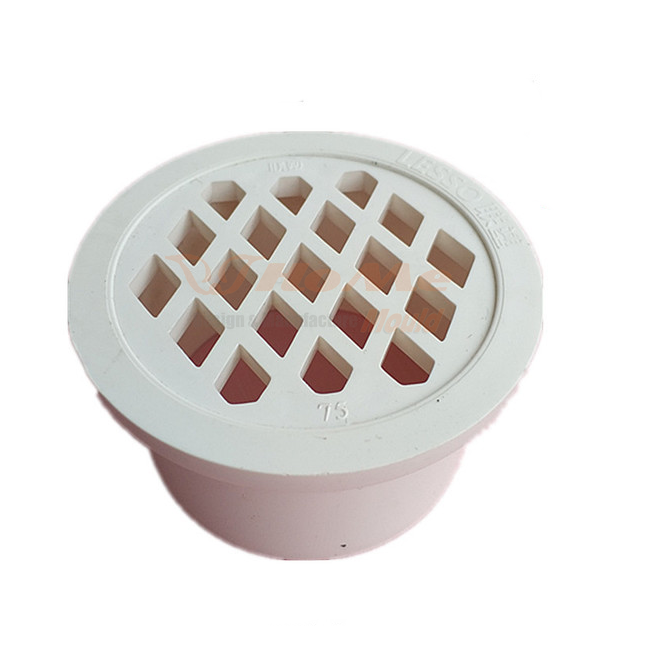

PVC床ドレン射出成形金型

PVC 床ドレン射出成形金型の詳細

材質:PVC-PP-ABS

サイズ:12*12cm 重量:300g

PVC-PP-ABS ドレンの色: 白、グレー、または顧客の要件に従って

金型鋼：P20

モールドプレート：C45

納期: 50日

サイクルタイム:12秒

射出成形機サイズ:300T

当社の製品の特徴:

1.高級プラスチック製

2.良質で使いやすい

3.簡単な取り付け

4.軽量

5.スムーズでコンパクトな構造

PVC 床ドレン射出成形金型の設計

PVC床ドレン射出成形金型の一般的なゲート設計

アプリケーションに適切なゲート タイプを選択する際に考慮すべき最大の要素は、ゲートの設計です。パーツのサイズと形状に基づいて、さまざまなゲート設計が利用可能です。以下は、Quickparts の顧客が使用する最も人気のある 4 つのゲート設計です。

エッジ ゲートは最も一般的なゲート設計です。名前が示すように、このゲートはパーツの端に位置し、平らなパーツに最適です。エッジ ゲートは中程度および厚いセクションに最適で、マルチキャビティ 2 プレート ツールで使用できます。このゲートではパーティングラインに傷が残ります。

サブ ゲートは、リスト内で自動的にトリムされる唯一のゲートです。このゲートの自動トリミングにはエジェクタ ピンが必要になります。サブ ゲートは非常に一般的で、いくつか例を挙げると、バナナ ゲート、トンネル ゲート、スマイリー ゲートなど、いくつかのバリエーションがあります。サブ ゲートを使用すると、パーティング ラインから離れたゲートを作成できるため、成形品上の最適な位置にゲートを配置する柔軟性が高まります。このゲートにより、パーツにピンサイズの傷跡が残ります。

ホット チップ ゲートは、すべてのホット ランナー ゲートの中で最も一般的です。ホットチップ ゲートは通常、パーティング ラインではなく成形品の上部に配置され、均一な流れが必要な円形または円錐形の形状に最適です。このゲートにより、成形品の表面に小さな盛り上がったこぶが残ります。ホットチップ ゲートは、ホット ランナー成形システムでのみ使用されます。これは、コールド ランナー システムとは異なり、プラスチックが加熱されたノズルから金型内に射出され、金型内で適切な厚さと形状になるまで冷却されることを意味します。

ダイレクト ゲートまたはスプルー ゲートは、対称的な充填が必要な大型円筒部品の単一キャビティ金型に使用される、手動でトリムされるゲートです。ダイレクト ゲートは設計が最も簡単で、コストとメンテナンスの要件が低くなります。通常、ダイレクト ゲート部品は応力が低く、高い強度を提供します。このゲートは接触部分に大きな傷跡を残します。

当社のサービス

1. 当社の製品または価格に関するお問い合わせは、24 時間以内に返信されます。

2. よく訓練された経験豊富なスタッフが流暢な英語ですべてのお問い合わせにお答えします。

3. 申込時または販売期間中の問題解決のためのサポートの提供。

4. 同じ品質に基づいた競争力のある価格。

5. 量産品質と同じサンプル品質を保証します。

6. あなたの 2D、3D、およびその他の図面を歓迎します。私たちはあなたのデザインまたはあなたの要求に従って厳密に生産します。OEM&ODM は受け入れられます。

7. 金型の製造だけでなく、製品の供給も可能です。

8. 当社の製品に興味がある場合は、いつでもご連絡ください。当社の製品について詳しくお話したいと思います。一方、製品の詳細について要件を提供していただくだけで済みます。とても上手にプロデュースしてくださいます。

9. できれば見ることは信じることと言われますので、皆様のご訪問を心より歓迎いたします。
