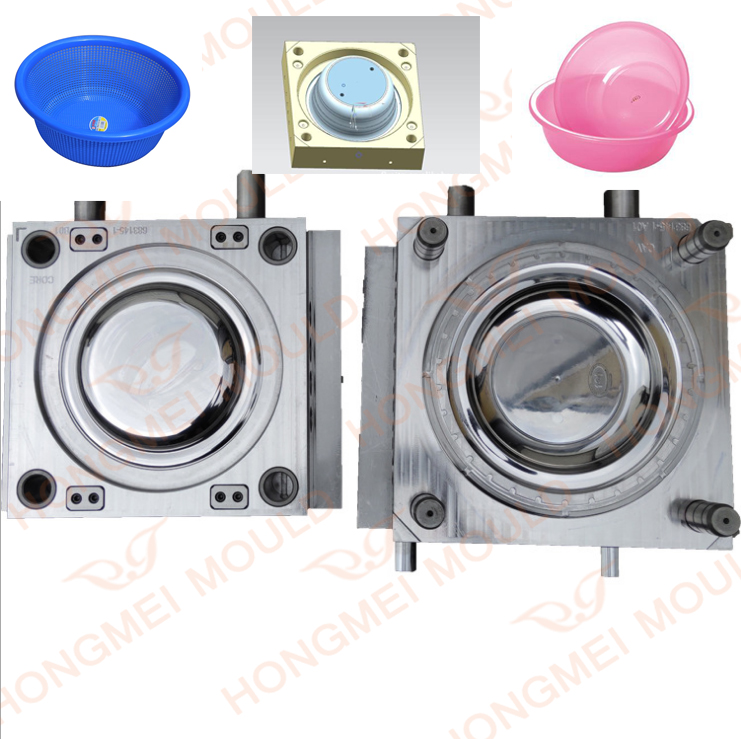

プラスチック秒針洗面器射出成形金型

プラスチック秒針洗面器射出成形金型の説明

金型鋼：P20

モールドプレート：S50c

ランナー: コールドランナー

キャビティ: シングルキャビティ

エジェクタ方式：エジェクタピン

冷却方式：循環水

T1時間: 35日

金型寿命: 500,000 ショット

当社のサービス

エンジニアリング機能には次のものが含まれます。

1.部品デザイン

2.研究開発品

3.試作設計・製作組立

4.すべての設計作業に評判の高い設計ソフトウェアを使用

5.高速自動リモールド設計

6.洗面器の型経験豊富な専門家チームによる設計

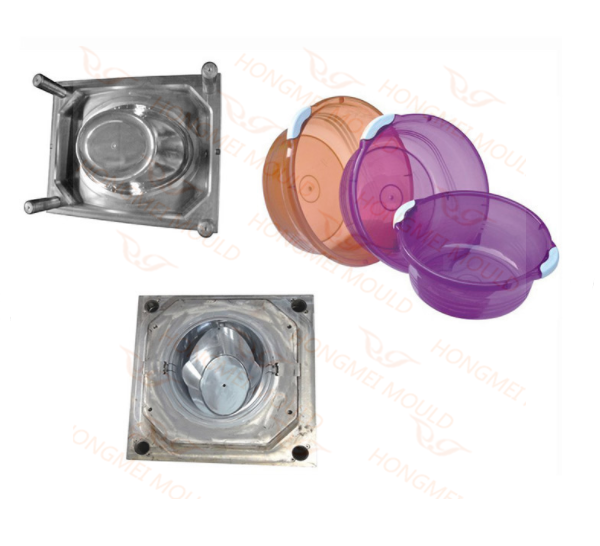

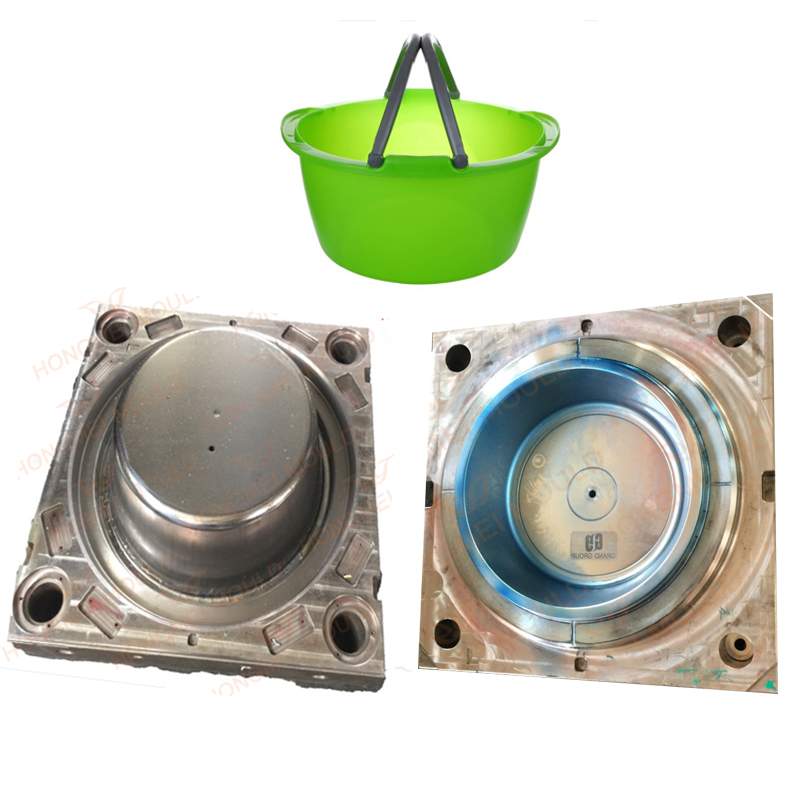

洗面台のサンプルショー

当社のサンプルルームには、お客様が選択して品質を確認できるよう、さまざまなタイプの洗面器やその他のホースホールド製品を備えています。

もちろん、あなたの説明に従って新しい製品を描いてデザインすることもできます。

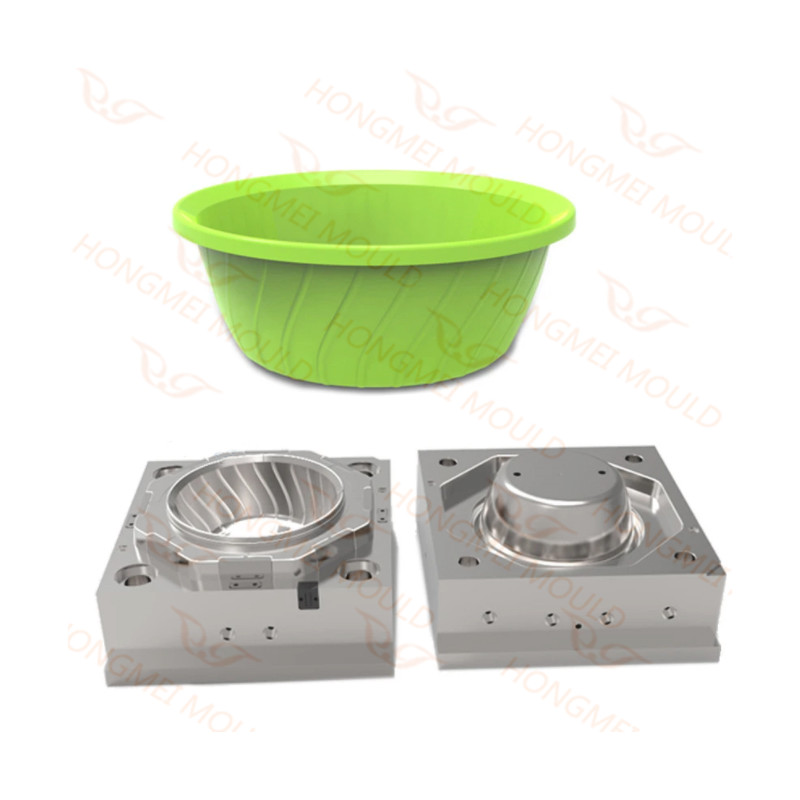

洗面台のデザイン

ホンメイは完全な設計システムを備え、先進的な研究と新製品開発を担当しています。高度なCAD / CAE / CAMテクノロジーとUG、CATIA、MOLD FLOW、PRO/Eソフトウェアにより、同社は製品開発サイクルを短縮し、製品の品質を確保するために製品設計の最適化を実行します。洗面器用金型。

金型製造プロセスの重要なステップとしての 2 次元グラフ描画には、金型のさまざまな部分のサイズ、性能、技術的要件に関する包括的な規制が含まれており、テストとプロセス分析の基礎となります。

3D デザインは、2D デザインでは実現できない鮮やかで視覚的なイメージを提供します。会社の立体図は専門の技術スタッフが描きます。製品の仮想的な動きと洗面台の型設計段階で金型や製品の性能を示すことができるため、事前に性能を向上させ、より良い金型や製品を生産することができます。さらに、3 次元図面により生産サイクルが大幅に短縮され、顧客に計り知れない経済的メリットをもたらします。

エジェクタ機構

エジェクタ機構は、鋳造エジェクタ ピン、スプルー エジェクタ ピン、エジェクタ リターン ピン、ピン保持プレート、ピン アセンブリ プレート、エジェクタ ボックス、およびエジェクタ ロッドで構成されます。

エジェクタピンはドリルロッドでできており、保持端がアプセットされており、回転する必要がなく、できれば真っ直ぐです。強化する必要があります。

この中で洗面器の型, エジェクターピンは各鋳造に使用されます。

スプルーエジェクタピンは1本使用します。エジェクタリターンピンは3本使用します。

金型が閉じるときに、エジェクター アセンブリを図の位置に押し戻します。

ピンは、アセンブリプレートにねじ止めされた保持プレートに保持されます。これらのプレートは平らである必要がありますが、必ずしも研磨されている必要はなく、硬い必要もありません。

イジェクタ アセンブリはイジェクタ ボックス内で前後に動きます。移動量は詳細 25 に示されています。

プレスが開くと、エジェクター ロッドがストップに当たり、アセンブリを移動限界まで前方に押します。この移動量は、ピースをコアから押し出すのに十分です。

ときW灰皿型閉まると、リターンピンは移動量だけリテーナプレートから突き出ます。

それらはリテーナープレートの面に当たり、アセンブリを成形位置に押し戻します。

イジェクタ アセンブリはピンに掛けることができ、プレートはボックスの側面から離れることができます。この金型では、エジェクター ボックスは正方形であり、ボックスを形成するために 4 つのスペーサーが使用されます。

ネジはスペーサーをアダプター プレートに固定するために使用されます。これは組み立ての便宜のためです。

型が大きすぎない場合は、アダプター プレートを含めるために、エジェクター ボックスを中実のブロックから丸くくり抜いて作成することもできます。

スプルー、ランナー、ゲート
材料はスプルーを通って金型に導入されます。スプルー ブッシュのテーパー穴は詳細 16 として示されています。

スプルーから、水は 6 つのランナー (詳細 17) とゲート (ランナーの端にあるキャビティ ブロックの小さなノッチによって示されています) を通って流れます。

スプルーブッシュは金型鋼製で焼入処理が施されています。

ヘッドエンドには、成形業者が好む特定のタイプのノズルに適合するように小さなくぼみが機械加工されています。
